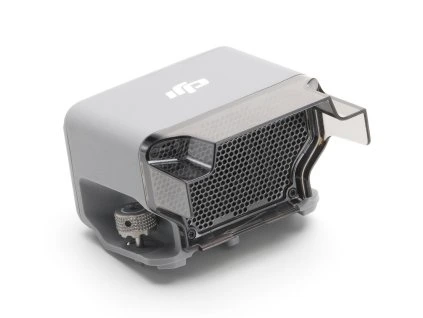

DJI Matrice 4 Series - Modul na rozpoznávanie prekážok

Podrobný popis

Prehľad

Modul snímania prekážok kombinuje technológie rotačného LiDAR a milimetrového radaru pre lepšie určovanie polohy v podmienkach slabého osvetlenia. Prevádzková bezpečnosť je zaručená v rôznych prostrediach rozvodnej siete elektrickej siete a zložitých rozmiestnení rozvodní.

Tipy

1. Pred inštaláciou alebo demontážou sa uistite, že je lietadlo vypnuté.

2. Pri inštalácii nezabudnite utiahnuť zadné skrutky a pomocou imbusového skrutkovača, ktorý je súčasťou balenia, zaistite ručne utiahnuté skrutky, aby ste zabezpečili bezpečnú inštaláciu.

3. Po inštalácii aktualizujte všetky zariadenia na najnovší firmvér a aktivujte ich podľa pokynov aplikácie.

4. Pred letom skontrolujte, či modul snímania prekážok funguje normálne. Odporúča sa lietať v prostredí s dobrými signálmi GNSS a priaznivými poveternostnými podmienkami. Výkon modulu snímania prekážok môže byť v nasledujúcich scenároch obmedzený, preto venujte pozornosť bezpečnosti letu:

1) Lietadlo sa nemôže aktívne vyhnúť rýchlo sa pohybujúcim objektom (ako sú napríklad prevádzkované veterné turbíny, pohybujúce sa vežové žeriavy, vtáky počas letu atď.);

2) Schopnosti vyhýbania sa prekážkam a ich obchádzania sa môžu líšiť v závislosti od environmentálnych faktorov (oblaky, hmla, dážď, sneh, prach) a materiálu, polohy a tvaru cieľového objektu;

3) Prekážka sa nachádza v mŕtvom uhle modulu snímania prekážok. Podrobné informácie o dosahu mŕtveho uhla nájdete v používateľskej príručke modulu snímania prekážok;

4) Keď sa okolo dráhy letu nachádzajú malé konáre alebo drôty s priemerom menším ako 12 mm alebo keď dron letí vertikálne v blízkosti šikmých drôtov;

5) Z dôvodu obmedzení národných predpisov nie je možné radar aktivovať alebo môže fungovať iba s obmedzenými funkciami v určitých krajinách a regiónoch.

5. Modul snímania prekážok obsahuje presné komponenty; vonkajšie nárazy alebo pády môžu spôsobiť poškodenie alebo znížiť presnosť. Zaobchádzajte s ním opatrne, aby ste predišli pádu.

6. Keď modul snímania prekážok nepoužívate, nainštalujte ochranný kryt, aby ste predišli opotrebovaniu povrchu.

Obsah balenia

Modul snímania prekážok × 1

Imbusový kľúč H2,5 × 1

Imbusový kľúč H1,5 × 1

Adaptérový držiak (séria Matrice 4) × 1

Reflexné nálepky (pre DJI Dock) × 12

Špecifikácie

Model produktu: LR-01

Hmotnosť: 235 g

Rozmery: 103,3 × 64 × 85,8 mm (D × Š × V)

Prevádzková teplota: -20° až 50° C (-4° až 122° F)

Snímací systém: Kombinácia rotačného LiDAR a päťsmerového milimetrového radaru

Stupeň krytia: IP55 (so sériou Matrice 4D)

Kompatibilita

Séria DJI Matrice 4D

Séria DJI Matrice 4*

* Dron je potrebné aktualizovať na najnovší firmvér.
